電機用軟磁材料專題(十六)

2022年04月29日

軟磁材料專題(十六)

軟磁材料是具有低矯頑力和高磁導率的磁性材料,易于磁化,也易于退磁。其主要功能是導磁、電磁能量的轉換與傳輸,廣泛用于各種電能變換設備中。隨著我國“碳達峰、碳中和”及“新基建”等政策的推行和落地,軟磁材料行業在光伏發電、家電、新能源汽車及充電樁、數據中心、消費電子等領域的需求勢必會不斷增加,市場景氣度將持續提升,大有可為。本期內容將繼續為大家介紹在高頻需求下仍可被考慮采用的材料性能。

一.傳統的電工鋼

在頻率升高到400Hz及以上時,電工鋼的磁滯損耗和渦流損耗都會增加,其中渦流損耗增加更加明顯。最終,由于鐵損過大,磁感應強度必須被控制在B=1.0T 或更低(見圖1.1)。這將導致鐵芯疊片的數量增加,最終導致銅損增加(當鐵芯疊片增加時,銅線總長度增加)。

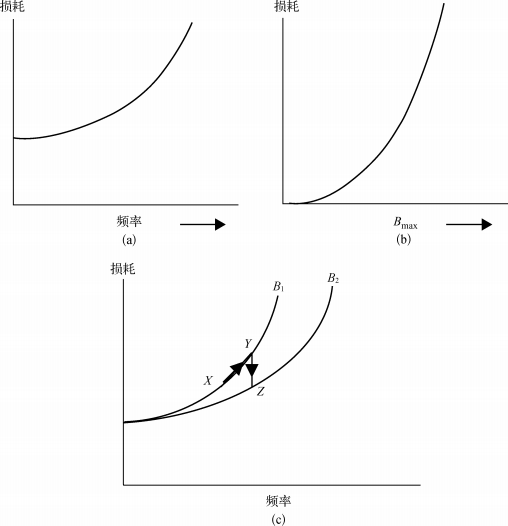

1.1 能量損耗的增長變化規律

(a)   隨頻率;(b)隨最大磁感應強度;(c) X是初始的設計點,Y表示當磁感應強度不變而頻率增加時的損耗,Z表示為了保持鐵芯損耗維持在初始水平,而將磁感應強度降低到B2

一般來說,頻率與渦流損耗成正比,這是因為感應電動勢隨頻率升高而升高微信圖片_20220429124104.png,最終,功率隨頻率的二次方增加微信圖片_20220429124101.png。同理,渦流損耗 隨磁感應強度的二次方增長。因而,



磁滯損耗是由每秒穿過的磁滯環的數目來表示,隨頻率的1次方,磁感應強度的K2次方來表示。長期使用的斯坦梅茨方程給出了磁滯損耗的計算方程,其中K1由材料的性質決定,K2等于1.6。


傳統電工鋼可能的發展方向主要有以下幾個:

(1)厚度減薄電工鋼的厚度減薄能保證在高的磁場強度下具有好的磁導率,避免了嚴重的集膚效應,并且疊片系數(疊層高度方向上被金屬填充部分的比例)下降,從98%~99%降低到了低于90%。但由于需要更長的裁剪和裝配時間,因而加工成本增加,導致鐵芯的生產成本增加。

(2)增大合金化的比例:通過增加硅元素含量能夠減少渦流損耗,但當硅含量超過3%時,材料的可軋性降低,且由于鐵的含量被稀釋,高磁場強度下的磁導率降低。NKK公司通過采用彌散工藝,將硅鋼中的硅含量從3%提升到6.5%時,發現6.5%的硅能在很大程度上降低磁滯伸縮值。

(3)降低磁滯伸縮值當金屬的路徑長度與機器的共振長度一致時,機器振動將會大幅度增加,導致牽引電機中的轟鳴聲很嚴重。因此,需盡可能地減小材料的磁滯伸縮。

(4)控制鋼板織構目前大量研究通過改變電工鋼的織構,以獲得最優的晶粒大小,降低高頻損耗。但晶粒太小會帶來高的磁滯損耗;晶粒太大則需在較寬的范圍內才存在域墻,這與域墻快速運動關聯的損耗是不利的。在 5060Hz的工作頻率下,變壓器用鋼的晶粒大小應當不超過5~7mm寬,而對于工作在400Hz以上頻率的電工鋼,晶粒大小小于100um 將更有優勢。

微渦流是當磁化向量作用在金屬晶格上時產生,與域墻的運動相關聯。晶粒內部的表面能量條件:當晶粒大小增加時,域墻間隔增加,因而在有效的時間間隔內,域墻需要更快速的移動來倒轉磁化強度。最終,域墻會被完全消散。盡管增大晶粒能減小晶界的阻塞作用,但控制晶粒不超過某個特定大小,能夠抑制高速域墻運動帶來的損耗,對于提升電工鋼的性能有很大的幫助。

對于電機用的無取向電工鋼,由于在電機工作的頻率范圍內,生產過程中很難使得晶粒大到讓域墻損耗占主導的程度。因此,在生產中可以采用盡可能地增大晶粒的方法。而對于高頻應用電機,則需要選擇最優的晶粒大小。當前最大的挑戰在于如何在避免出現過多的立方體晶粒的對角線方向沿著板平面的情況下,組合出最優的晶粒大小和最優織構,保證材料特性在板平面的各個方向保持一致。

二、非晶材料

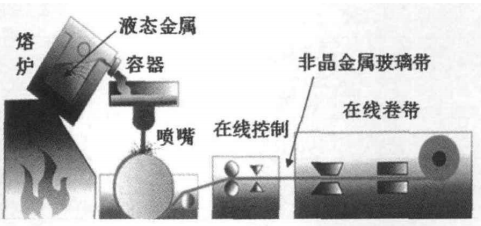

非晶合金是一種新型綠色軟磁材料,誕生于20世紀60年代。由于每秒鐘一百萬攝氏度的超級冷卻,非晶合金凝固時來不及結晶而在室溫或低溫下保留液態原子無序排列的凝聚狀態(非晶態),無晶態合金的晶粒、晶界存在,得到一種長程無序結構。非晶態合金采用的正是一種快速凝固的工藝。將處于熔融狀態的高溫鋼水噴射到高速旋轉的冷卻輥上。非晶帶材厚度一般控制在0.02~0.03mm之間,可實現在線卷帶,其工藝流程如圖2.1所示。由于非晶合金具有高磁導率、高電阻率、低損耗及低矯頑力等特點,它有很大的潛力來降低鐵損,吸引了研究人員的廣泛關注。


圖2.1 非晶材料制備過程

理論上用非晶材料做成定子鐵芯的非晶電機運行效率可達95%以上,最高可達98%。研究表明非晶材料不僅在大功率、高速電機下能夠提高電機的效率,在小功率、低轉速下,仍然能夠發揮其降低鐵損、提升效率的優勢。將非晶材料應用于電動汽車轉向泵電機上能夠提升效率、降低能耗、提升電動汽車的行駛里程,對全球氣候環境也能夠起到良好的作用。特別是在一些中高頻的應用場合, 傳統硅鋼片電機效率很低, 而非晶電機的運行效率在90%以上, 所蘊含的節能潛力非??捎^,這為非晶材料在高效電機上的應用提供了廣闊的舞臺。然而,非晶材料不可忽視的缺點是硬度高且極其脆,不易切割和加工;厚度僅為0.03mm,填充系數低;對加工過程中的機械應力也比較敏感,應力或機械損耗會產生高的磁滯損耗,造成磁滯伸縮噪聲。

三、復合材料

隨著制造工藝的蓬勃發展,不同類型和牌號的復合材料越來越容易獲得。本質上來說,復合材料由一團鐵磁微粒(鐵或硅鐵)壓緊而成,每個微粒被通過自然氧化表面和鄰近的微粒隔開,或隔有粘接的絕緣涂層。粒子之間的絕緣隔絕形式使得復合材料具有低的渦流損耗,但由于粒子之間的磁阻則需要更大的磁場來產生更高的磁感應強度。對于低合金硅鐵,磁導率通常會低于1000/3000。然而,復合材料具有填充局部小區域的能力,同時在各個方向上具有相同的磁導率,充分挖掘這些新的性能,給電機設計者們帶來了新的挑戰和機會。

四、鐵氧體

鐵氧體是由鐵和其他一種或者多種金屬組成的復合氧化物,主要有軟磁鐵氧體、永磁鐵氧體和旋磁鐵氧體等。軟磁鐵氧體是在二十世紀三十年代后迅速發展起來的,其在較弱的磁場下,容易磁化也容易退磁具有強磁性。且有很高的電阻率,在交流,尤其是高頻下具有良好的特性。主要用作各種電感元件,如濾波器,變壓器,天線磁芯,偏轉磁芯等。所以當頻率達到了非常高的級別時,鐵氧體材料變得越來越受到大家的重視,但由于鐵氧體材料的飽和磁感應強度低于其他材料,具有機械脆性,只有在其他材料都無法正常使用的高頻范圍內,才會考慮使用鐵氧體。

以上的非晶、復合材料和鐵氧體,都是從高頻應用角度開展的分析,以及具有極好性能的鈷鐵,其飽和磁感應強度高達2.4T ,居里溫度能達到900℃。在需要有高的飽和磁感應強度和高的居里溫度的場合占據了主要的市場。但由于成本較高,應用范圍主要從航空發電機到海洋驅動器。當其他情況滿足時,以上材料都能應用到低頻或零頻的工況下。

下一期內容將繼續為大家介紹新需求給軟磁材料以及電機帶來的影響,謝謝觀看!
